SL•S•SS型sinfonia_shinko_神鋼電機振動篩系列

---

■標準式樣

形式	有効ふるい 面積（m2）	モータ出力 （kW）	振動數 （回/分）	重量 （kg）
SL－ 800－3.7	2.4	3.7	500～650	2900
SL－ 800－4.7	3.2	5.5	500～650	3400
SL－ 800－5.7	4.0	5.5	500～650	3800
SL－ 800－6.7	4.8	5.5	500～650	4400
SL－ 800－7.7	5.6	7.5	500～650	5100
SL－ 800－8.7	6.4	7.5	500～650	5700

形式	有効ふるい 面積（m2）	モータ出力 （kW）	振動數 （回/分）	重量 （kg）
S－1000－3.7	3.0	5.5×1	500～650	3000
S－1000－4.7	4.0	5.5×1	500～650	3500
S－1000－5.7	5.0	7.5×1	500～650	3900
S－1000－6.7	6.0	7.5×1	500～650	4500
S－1000－7.7	7.0	5.5×2	500～650	5400
S－1000－8.7	8.0	5.5×2	500～650	6000
S－1300－3.7	3.9	5.5×1	500～650	4100
S－1300－4.7	5.2	5.5×1	500～650	4800
S－1300－5.7	6.0	7.5×1	500～650	5500
S－1300－6.7	7.8	7.5×1	500～650	6200
S－1300－7.7	9.1	5.5×2	500～650	7000
S－1300－8.7	10.4	5.5×2	500～650	7800

形式	有効ふるい 面積（m2）	モータ出力 （kW）	振動數 （回/分）	重量 （kg）
SS－1600－3.7	4.8	5.5×2	500～650	6900
SS－1600－4.7	6.4	5.5×2	500～650	8500
SS－1600－5.7	8.0	7.5×2	500～650	9900
SS－1600－6.7	9.6	11×2	500～650	11500
SS－1600－7.7	11.2	11×2	500～650	13200
SS－1600－8.7	12.8	11×2	500～650	14400
SS－2000－3.7	6.0	5.5×2	500～650	8000
SS－2000－4.7	8.0	5.5×2	500～650	9800
SS－2000－5.7	10.0	7.5×2	500～650	11500
SS－2000－6.7	12.0	11×2	500～650	13500
SS－2000－7.7	14.0	15×2	500～650	15200
SS－2000－8.7	16.0	15×2	500～650	17000

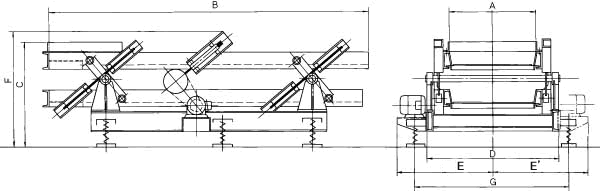

■外形尺寸圖

■尺寸表

単位：mm

形式	A	B	C	D	E(MAX)	E'(MAX)	F	G
SL- 800	790	3700～8700	1200	1430	約1250	－	1350	1700
S-1000	1000	3700～8700	1490	1680	約1400	約1400	1650	1950
S-1300	1300	3700～8700	1490	1980	約1550	約1550	1650	2250
SS-1600	1620	3700～8700	1920	2550	約1850	約1850	2170	2800
SS-2000	2020	3700～8700	1920	2950	約2150	約2150	2170	3200
