SF/SFH型sinfonia_shinko_神鋼電機振動篩系列

---

■標準式樣

形式	電圧  (V)	周數 (Hz)	入力 (W)	電流  (A)	定格	重　量 (kg)	適用 制御器	振動數 50/60Hz (回/分)	有効 ふるい 面積 (㎡)	合成樹脂 ペレット 処理能力例 (kg/Hr)
＊SF-212BDT	200/220	50/60	150	2.5	連続	120	C4-3	3000/3600	0.16	250～350
SF-22BDT	200/220	50/60	300	5	連続	220	C4-5	3000/3600	0.24	450～600
＊SFH-22BDT	200/220	50/60	420	7	連続	240	C2-10	3000/3600	0.28	500～700
SF-33BDT	200/220	50/60	600	10	連続	480	C2-10	3000/3600	0.38	750～1000
＊SFH-33BDT	200/220	50/60	850	14	連続	630	C2-20	3000/3600	0.48	1000～1300
SF-44BDT	200/220	50/60	1500	24	連続	1100	C2-30	3000/3600	0.61	1500～2000
＊SF-45BDT	200/220	50/60	2000	30	連続	1500	C2-30	3000/3600	0.87	2300～3000
SFH-45BDT	200/220	50/60	2200	36	連続	1800	C2-50SC	3000/3600	1.00	2600～3500

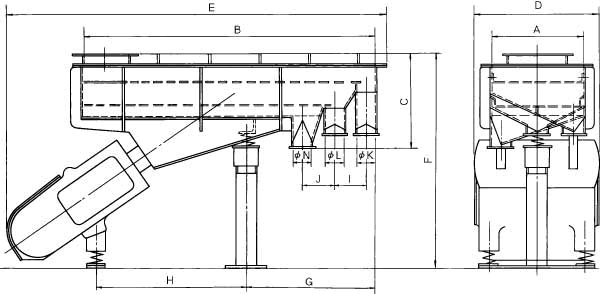

■外形尺寸圖

■寸法表

単位：mm

形式	A	B	C	D	E	F	G	H	I	J	K	L	N
SF-212BDT	250	900	290	360	1100	605	410	450	85	85	50	80	50
SF-22BDT	300	1100	360	430	1355	850	410	655	100	100	60	80	60
SFH-22BDT	350	1100	360	430	1355	850	410	655	100	100	60	80	60
SF-33BDT	400	1250	420	560	1605	945	525	650	102	102	80	100	80
SFH-33BDT	500	1250	450	600	1590	985	510	650	102	102	80	100	80
SF-44BDT	600	1400	500	850	1950	1205	570	850	120	120	80	100	80
SF-45BDT	700	1600	570	850	2020	1290	560	900	120	120	80	100	80
SFH-45BDT	800	1600	600	900	2020	1290	560	900	120	120	80	100	80
