BM型輸送機系列

---

■標準仕様

形 式	輸送能力 (T/hr)	振動數 (Hz)
BM- 150	5	6.7～10.8
BM- 300	20	6.7～10.8
BM- 450	35	6.7～10.8
BM- 600	50	6.7～10.8
BM- 750	65	6.7～10.8
BM- 900	80	6.7～10.8
BM-1050	95	6.7～10.8
BM-1200	110	6.7～10.8
BM-1350	125	6.7～10.8
BM-1500	140	6.7～10.8
BM-1650	155	6.7～10.8
BM-1800	170	6.7～10.8
BM-2000	185	6.7～10.8

形式	トラフ長さ (m)
		3	4	5	6	8	10	12	15	18	20	25	30
BM- 150	モータ (kW)	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	2.2	2.2	2.2	3.7
	総重量 (kg)	440	580	700	810	1050	1260	1510	1810	2180	2420	3020	3630
BM- 300	モータ (kW)	1.5	1.5	1.5	1.5	1.5	1.5	2.2	2.2	3.7	3.7	3.7	5.5
	総重量 (kg)	650	870	1060	1220	1570	1890	2270	2730	3270	3640	4550	5460
BM- 450	モータ (kW)	1.5	1.5	1.5	1.5	1.5	2.2	2.2	3.7	3.7	3.7	5.5	5.5
	総重量 (kg)	800	1060	1290	1490	1920	2310	2770	3320	3990	4430	5540	6650
BM- 600	モータ (kW)	1.5	1.5	1.5	1.5	2.2	2.2	3.7	3.7	3.7	5.5	5.5	7.5
	総重量 (kg)	970	1300	1570	1820	2330	2810	3370	4050	4860	5400	6760	8110
BM- 750	モータ (kW)	1.5	1.5	2.2	2.2	3.7	3.7	5.5	5.5	7.5	7.5	5.5X2	5.5X2
	総重量 (kg)	1530	2040	2470	2860	3670	4420	5300	6380	7650	8500	10630	12750
BM- 900	モータ (kW)	1.5	2.2	2.2	3.7	3.7	3.7	5.5	5.5	7.5	7.5	5.5X2	5.5X2
	総重量 (kg)	1720	2290	2770	3210	4130	4970	5970	7170	8610	9560	11950	14340
BM-1050	モータ (kW)	1.5	2.2	3.7	3.7	3.7	5.5	5.5	7.5	7.5	5.5X2	5.5X2	7.5X2
	総重量 (kg)	1910	2550	3080	3570	4590	5520	6630	7970	9560	10620	13280	15930
BM-1200	モータ (kW)	2.2	2.2	3.7	3.7	3.7	5.5	5.5	7.5	5.5X2	5.5X2	5.5X2	7.5X2
	総重量 (kg)	2100	2800	3390	3920	5050	6070	7290	8760	10510	11680	14600	17520
BM-1350	モータ (kW)	2.2	3.7	3.7	3.7	5.5	5.5	7.5	7.5	5.5X2	5.5X2	7.5X2	7.5X2
	総重量 (kg)	2350	3130	3780	4380	5630	6770	8130	9770	11720	13020	16270	19540
BM-1500	モータ (kW)	2.2	3.7	3.7	3.7	5.5	5.5	7.5	5.5X2	5.5X2	5.5X2	7.5X2	11X2
	総重量 (kg)	2540	3390	4090	4740	6090	7320	8800	10560	12670	14080	17600	21130
BM-1650	モータ (kW)	2.2	3.7	3.7	5.5	5.5	7.5	7.5	5.5X2	5.5X2	7.5X2	7.5X2	11X2
	総重量 (kg)	2780	3710	4490	5200	6680	8030	9630	11570	13880	15420	19280	23140
BM-1800	モータ (kW)	3.7	3.7	3.7	5.5	5.5	7.5	7.5	5.5X2	5.5X2	7.5X2	7.5X2	11X2
	総重量 (kg)	2980	3970	4800	5560	7130	8580	10290	12370	14840	16480	20610	24730
BM-2000	モータ (kW)	3.7	3.7	5.5	5.5	7.5	7.5	5.5X2	5.5X2	7.5X2	7.5X2	11X2	11X2
	総重量 (kg)	3290	4400	5310	6140	7900	9490	11390	13670	16400	18230	22780	27340

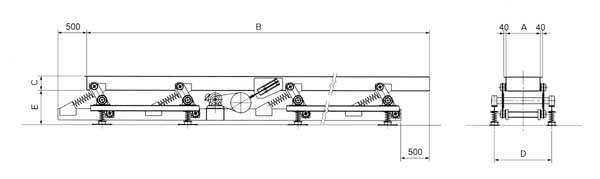

■外形寸法図

■寸法表

単位：mm

形 式	B
BM-150	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
BM-300	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
BM-450	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
BM-600	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
BM-750	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
BM-900	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
BM-1050	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
BM-1200	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
BM-1350	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
BM-1500	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
BM-1650	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
BM-1800	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
BM-2000	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000

形 式	A	C	D	E
BM- 150	150	140	550	700
BM- 300	300	200	700	800
BM- 450	450	200	850	800
BM- 600	600	250	1000	900
BM- 750	750	250	1150	900
BM- 900	900	250	1300	900
BM-1050	1050	250	1450	1000
BM-1200	1200	250	1600	1000
BM-1350	1350	250	1750	1000
BM-1500	1500	250	1900	1000
BM-1650	1650	250	2150	1000
BM-1800	1800	250	2300	1000
BM-2000	2000	250	2500	1000
