RVES型螺旋式升降機系列

---

■標準式樣

形式	輸送能力 (T/Hr)	振動モータ仕様				揚程 (m)	重量 (kg)	適用制御器
		形式	容量 (kｗ)	極數 （P)	臺數
RVES- 500-1.5	2.5	RV- 44D	0.4	4	2	1.5	300	ORV-44X2R
RVES- 650-3	4	RV- 78B	0.75	8	2	3	650	ORV-78X2R
RVES- 780-4.5	5	RV-158B	1.5	8	2	4.5	1000	ORV-158X2R
RVES- 860-6	6	RV-228B	2.2	8	2	6	1500	ORV-228X2R
RVES-1000-7.5	8	RV-378B	3.7	8	2	7.5	2000	ORV-378X2R
RVES-1200-8.5	10	RV-558B	5.5	8	2	8.5	3000	ORV-558X2R
RVES-1500-10	12	RV-758B	7.5	8	2	10	4000	ORV-758X2R
RVES-2000-5.6	20	RV-5512B	5.5	12	2	5.6	8000	-

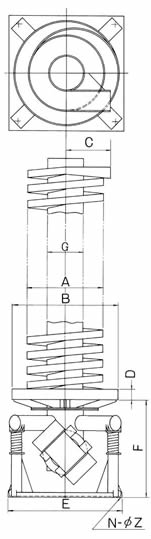

■外形寸法図

■寸法表

単位：mm

形式	A	B	C	D	E	F	N-Z	G
RVES- 500-1.5	500	750	280	50	600	610	4-15	268
RVES- 650-3	650	1000	350	80	900	880	4-15	318
RVES- 780-4.5	780	1100	420	100	1100	950	8-18	406
RVES- 860-6	860	1200	450	120	1300	1100	8-18	457
RVES-1000-7.5	1000	1400	550	150	1500	1350	8-15	508
RVES-1200-8.5	1200	1600	670	170	1700	1400	10-18	610
RVES-1500-10	1500	2000	800	200	2000	1450	10-18	711
RVES-2000-5.6	2000	2600	1400	300	2500	1800	14-23	1000
