MVCB/MVCB-L平衡型輸送機系列

---

■標準式樣

形 式	輸送能力(T/hr)	振動數(Hz)
MVCB- 150	5	6.7～10.8
MVCB- 300	20	6.7～10.8
MVCB- 450	35	6.7～10.8
MVCB- 600	50	6.7～10.8
MVCB- 750	65	6.7～10.8
MVCB- 900	80	6.7～10.8
MVCB-1050	95	6.7～10.8
MVCB-1200	110	6.7～10.8
MVCB-1350	125	6.7～10.8
MVCB-1500	140	6.7～10.8
MVCB-1650	155	6.7～10.8
MVCB-1800	170	6.7～10.8
MVCB-2000	185	6.7～10.8

形式	トラフ長さ (m)
		3	4	5	6	8	10	12	15	18	20	25	30
MVCB- 150	モータ (kW)	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	2.2	2.2	2.2	3.7
	総重量 (kg)	440	580	730	870	1160	1450	1740	2180	2610	2900	3630	4360
MVCB- 300	モータ (kW)	1.5	1.5	1.5	1.5	1.5	1.5	2.2	2.2	3.7	3.7	3.7	5.5
	総重量 (kg)	670	890	1110	1340	1780	2230	2670	3340	4010	4450	5570	6680
MVCB- 450	モータ (kW)	1.5	1.5	1.5	1.5	1.5	2.2	2.2	3.7	3.7	3.7	5.5	5.5
	総重量 (kg)	800	1060	1330	1600	2130	2660	3190	3990	4790	5320	6650	7980
MVCB- 600	モータ (kW)	1.5	1.5	1.5	1.5	2.2	2.2	3.7	3.7	3.7	5.5	5.5	7.5
	総重量 (kg)	970	1300	1620	1950	2590	3240	3890	4860	5840	6490	8110	9730
MVCB- 750	モータ (kW)	1.5	1.5	2.2	2.2	3.7	3.7	3.7	5.5	7.5	7.5	5.5X2	5.5X2
	総重量 (kg)	1530	2040	2550	3060	4080	5100	6120	7650	9180	10200	12750	15300
MVCB- 900	モータ (kW)	1.5	1.5	2.2	2.2	3.7	3.7	5.5	5.5	7.5	7.5	5.5X2	5.5X2
	総重量 (kg)	1720	2290	2870	3440	4590	5740	6880	8610	10330	11470	14340	17210
MVCB-1050	モータ (kW)	1.5	2.2	2.2	3.7	3.7	5.5	5.5	7.5	7.5	5.5X2	5.5X2	7.5X2
	総重量 (kg)	1910	2550	3190	3820	5100	6370	7650	9560	11470	12750	15930	19120
MVCB-1200	モータ (kW)	1.5	2.2	2.2	3.7	3.7	5.5	5.5	7.5	5.5X2	5.5X2	5.5X2	7.5X2
	総重量 (kg)	2100	2800	3500	4210	5610	7010	8410	10510	12620	14020	17520	21030
MVCB-1350	モータ (kW)	1.5	2.2	3.7	3.7	5.5	5.5	7.5	7.5	5.5X2	5.5X2	7.5X2	7.5X2
	総重量 (kg)	2340	3110	3890	4680	6230	7790	9340	11680	14020	15570	19470	23360
MVCB-1500	モータ (kW)	2.2	2.2	3.7	3.7	5.5	5.5	7.5	5.5X2	5.5X2	5.5X2	7.5X2	11X2
	総重量 (kg)	2530	3370	4210	5060	6740	8420	10110	12630	15160	16850	21060	25270
MVCB-1650	モータ (kW)	2.2	3.7	3.7	3.7	5.5	7.5	7.5	5.5X2	5.5X2	7.5X2	7.5X2	11X2
	総重量 (kg)	2760	3680	4600	5520	7350	9200	11040	13800	16560	18390	22990	27590
MVCB-1800	モータ (kW)	2.2	3.7	3.7	3.7	5.5	7.5	7.5	5.5X2	5.5X2	7.5X2	7.5X2	11X2
	総重量 (kg)	2960	3940	4920	5900	7860	9840	11800	14760	17700	19660	24580	29500
MVCB-2000	モータ (kW)	2.2	3.7	3.7	5.5	5.5	7.5	5.5X2	5.5X2	7.5X2	7.5X2	11X2	11X2
	総重量 (kg)	3250	4340	5430	6520	8680	10860	13020	16280	19540	21700	27130	32560

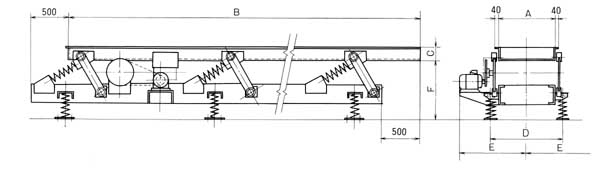

■外形寸法図

■寸法表

単位：mm

形 式	B
MVCB- 150	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
MVCB- 300	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
MVCB- 450	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
MVCB- 600	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
MVCB- 750	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
MVCB- 900	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
MVCB-1050	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
MVCB-1200	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
MVCB-1350	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
MVCB-1500	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
MVCB-1650	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
MVCB-1800	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000
MVCB-2000	3000	4000	5000	6000	8000	10000	12000	15000	18000	20000	25000	30000

形 式	A	C	D	E(max)	F
MVCB- 150	150	140	450	750	600
MVCB- 300	300	200	550	800	600
MVCB- 450	450	200	700	1000	600
MVCB- 600	600	250	850	1100	650
MVCB- 750	750	250	1000	1200	700
MVCB- 900	900	250	1150	1250	700
MVCB-1050	1050	250	1300	1350	700
MVCB-1200	1200	250	1450	1400	750
MVCB-1350	1350	250	1600	1450	750
MVCB-1500	1500	250	1750	1550	750
MVCB-1650	1650	250	1900	1650	800
MVCB-1800	1800	250	2050	1750	850
MVCB-2000	2000	250	2250	1850	900

---

MVCB-L平衡型輸送機系列

■標準式樣

形 式	輸送能力 (T/hr)	振動數 (Hz)	トラフ長さ (m)
				4	5	6	7	8
MVCB- 600-L	40	6.7～10	モータ(kW)	2.2	2.2	3.7	3.7	3.7
			總重量(kg)	2000	2400	2800	3200	3700
MVCB- 750-L	50	6.7～10	モータ(kW)	2.2	3.7	3.7	2.2X2	2.2X2
			總重量(kg)	2500	3000	3600	4100	4700
MVCB- 900-L	60	6.7～10	モータ(kW)	3.7	3.7	2.2X2	2.2X2	2.2X2
			總重量(kg)	3200	3900	4600	5300	6100
MVCB-1050-L	70	6.7～10	モータ(kW)	3.7	2.2X2	2.2X2	3.7X2	3.7X2
			總重量(kg)	3600	4500	5300	6100	6900
MVCB-1200-L	85	6.7～10	モータ(kW)	3.7	2.2X2	2.2X2	3.7X2	3.7X2
			總重量(kg)	4000	5000	5900	6800	7700

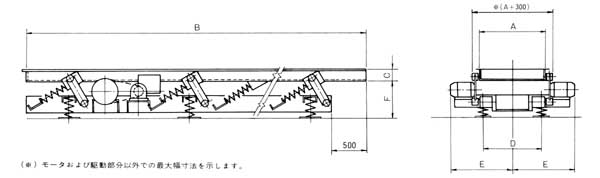

■外形尺寸圖

■尺寸表

単位：mm

形 式	A	B					C	D	Emax	F
MVCB- 600-L	600	4000	5000	6000	7000	8000	150	500	750	500
MVCB- 750-L	750	4000	5000	6000	7000	8000	150	650	830	500
MVCB- 900-L	900	4000	5000	6000	7000	8000	150	800	900	500
MVCB-1050-L	1050	4000	5000	6000	7000	8000	200	950	980	500
MVCB-1200-L	1200	4000	5000	6000	7000	8000	200	1100	1050	500
