HRC型橡膠彈簧輸送機系列

---

■標準式樣

形式	輸送能力 (T/hr)	振動數 (Hz)	尺寸 (m)
				3	4	5	6
HRC 200	10	15.8～17.5	モータ (kW)	0.75	0.75	1.5	1.5
			總重量 (kg)	300	400	500	600
HRC 300	15	15.8～17.5	モータ (kW)	0.75	1.5	1.5	1.5
			總重量 (kg)	350	450	550	650
HRC 450	20	15.8～17.5	モータ (kW)	1.5	1.5	1.5	2.2
			總重量 (kg)	450	550	650	850
HRC 600	30	15.8～17.5	モータ (kW)	1.5	1.5	2.2	2.2
			總重量 (kg)	600	700	900	1050
HRC 750	40	15.8～17.5	モータ (kW)	2.2	2.2	3.7	3.7
			總重量 (kg)	700	900	1100	1350
HRC 900	50	15.8～17.5	モータ (kW)	2.2	3.7	3.7	3.7
			總重量 (kg)	900	1100	1300	1500

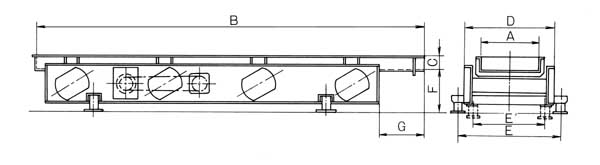

■外形尺寸圖

■尺寸表

単位：mm

形 式	A	B	C	D	E	E'	F	G
HRC 200-3	200	3000	150	380	-	270	450	400
HRC 200-4	200	4000	150	380	520	-	400	400
HRC 200-5	200	5000	150	380	520	-	400	400
HRC 200-6	200	6000	150	380	520	-	400	400
HRC 300-3	300	3000	150	480	-	370	450	400
HRC 300-4	300	4000	150	480	620	-	400	400
HRC 300-5	300	5000	150	480	620	-	400	400
HRC 300-6	300	6000	200	480	620	-	400	400
HRC 450-3	450	3000	150	655	-	550	480	450
HRC 450-4	450	4000	150	655	800	-	400	450
HRC 450-5	450	5000	180	655	850	-	400	450
HRC 450-6	450	6000	200	700	900	-	400	450
HRC 600-3	600	3000	180	850	-	700	620	500
HRC 600-4	600	4000	180	850	1050	-	430	500
HRC 600-5	600	5000	180	850	1050	-	430	500
HRC 600-6	600	6000	220	850	1050	-	430	500
HRC 750-3	750	3000	200	1010	-	850	620	500
HRC 750-4	750	4000	200	1010	1200	-	450	500
HRC 750-5	750	5000	200	1010	1200	-	450	500
HRC 750-6	750	6000	250	1010	1200	-	450	500
HRC 900-3	900	3000	200	1165	-	1000	620	500
HRC 900-4	900	4000	200	1165	1350	-	450	500
HRC 900-5	900	5000	200	1165	1350	-	450	500
HRC 900-6	900	6000	250	1165	1350	-	450	500
