MFV/FV型過濾篩

■標準式樣：振動驅(qū)動式MFV形過濾篩

形式	電源	リバーシブルモータ		ギヤヘッド	開閉時間（秒）		重量(kg)	ケーブル
		出力（W）	電流（A）		50HZ	60Hz
MFV- 4A1	100V 50/60Hz	25	0.6	減速比 1:30	2.4	2.0	3.2	VCT3芯 0.75mm2X1m
MFV- 6A1		25	0.6		3.8	3.2	7.6
MFV- 8A1		25	0.8		4.8	4.0	8.6
MFV-10A1		40	0.9		6.0	5.0	14
MFV-12A1		40	0.9		7.2	6.0	18

■外形尺寸圖：振動驅(qū)動式MFV形過濾篩

■標準式樣表：手動式FV形過濾篩

形式	A	B	C	D	E	F	G	H	I	J	K	L	重量(kg)
													A形	S形
FV-4A(S)	100	155	140	162	32	60	M6-3個	φ7-3個	60°	11	10	11	1.2	2.2
FV-6A(S)	150	230	214	214.5	35	90	M8-3個	φ9-3個	60°	11	12	12	2.5	4.4
FV-8A(S)	204	285	267	241	35	115	M8-3個	φ9-3個	60°	11	12	12	3.5	5.5
FV-10A(S)	254	345	325	272	42	146	M10-4個	φ11-4個	45°	15	12	15	5.0	9
FV-12A(S)	305	410	390	304.5	45	172	M10-4個	φ11-4個	45°	16.5	12	16.5	8.0	13

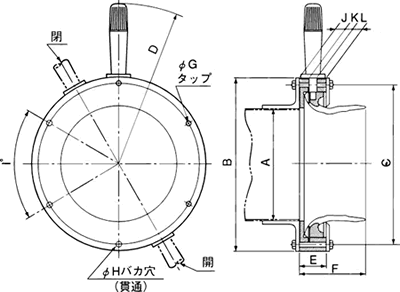

■尺寸圖

単位：mm
