直線振動sinfonia_shinko_神鋼電機供料機（LF形/MF形）

■標準式樣：LF形

形式	電圧 (V)	周波數 (Hz)	振動數 (回/分)	最大電流 (A)	重量 (kg)	適用 制御器
LF-02	100/110	50/60	6000/7200	0.12	0.42	C4-5B
LF-04	100/110	50/60	6000/7200	0.22	0.95	C4-5B
LF-30	200/220	50/60	3000/3600	1.5	25	C4-5B
LF-40	200/220	50/60	3000/3600	1.6	33	C4-5B

■標準式樣：MF形

形式	電圧 (V)	周波數 (Hz)	振動數 (回/分)	最大電流 (A)	重量 (kg)	適用 制御器
MF-04B	100/110	50/60	3000/3600	0.13	0.6	C4-5B
	200/220			0.1
MF-15B	100/110			0.2	1.8
	200/220			0.1

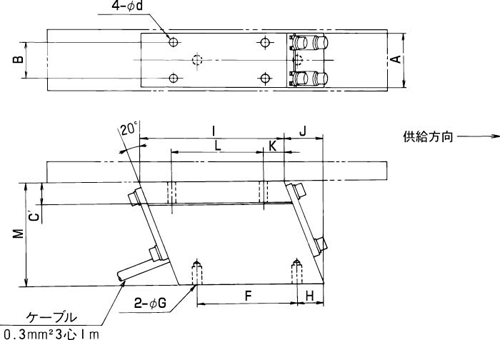

■外形尺寸圖：LF-02/LF-04形

■尺寸表：LF-02形/LF-04形

単位：mm

形式	A	B	C	C'	D	E	F	G	H	I	J	K	L	M	N	O	P	d	板バネ 調整角度
																			α	β
LF-02	22	15	-	9	-	-	40	M4	15	65	16	10	40	44.3	-	-	-	M3	-	-
LF-04	32	20	-	12	-	-	55	M5	15	80	21	12	50	57.3	-	-	-	M4	-	-

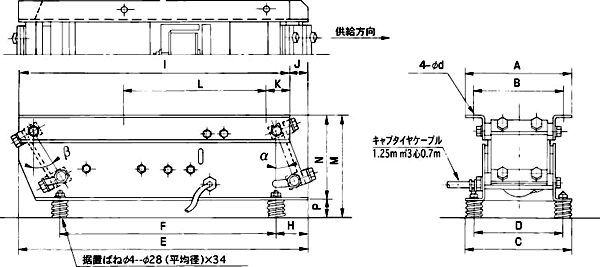

■外形尺寸圖：LF-30/LF-40形

■尺寸表：LF-30形/LF-40形

単位：mm

形式	A	B	C	C'	D	E	F	G	H	I	J	K	L	M	N	O	P	d	板バネ 調整角度
																			α	β
LF-30	182.4	156.4	180.4	-	150.4	410	295	-	55	380	30	40	190	162	132	-	30	9	0°～ 20°	0°～ 30°
LF-40	196.4	166.4	186.4	-	150.4	500	375	-	55	470	30	40	250	177	147	-	30	9	0°～ 20°	0°～ 30°

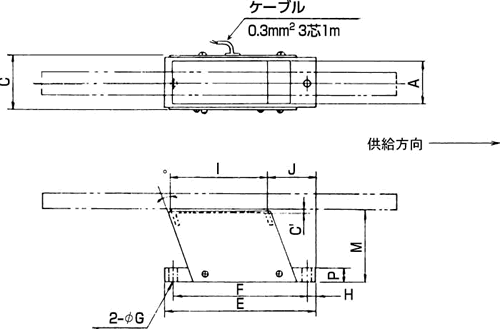

■外形尺寸圖：MF形

■尺寸表：MF形

単位：mm

	A	C	C'	E	F	G	H	I	J	M	P
MF-04B	38	44	3.2	106	88	7	9	62	38	56	9
MF-15B	52	56	3.2	160	144	9	8	100	52	78	16
