HDC標準型滑動式輸送機

---

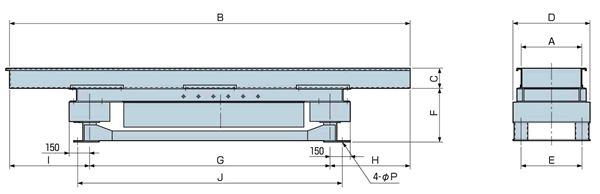

外形尺寸圖

尺寸表

形式	外形尺寸												總重量(Kg)
	A	B	C	D	E	F	G	H	I	J	φP		アルミ トラフ	SUS• SSトラフ
HDC-300-3	300	3000	150	510	390	400	1800	600	600	1980	9		360	380
HDC-300-4	300	4000	150	510	390	400	1800	1100	1100	1980	9		380	410
HDC-300-5	300	5000	150	510	390	400	3000	1000	1000	3180	9		430	470
HDC-300-6	300	6000	150	510	390	400	3800	1100	1100	3980	9		350	490
HDC-450-3	450	3000	150	580	460	400	1800	600	600	1980	9		370	400
HDC-450-4	450	4000	150	580	460	400	1800	1100	1100	1980	9		390	430
HDC-450-5	450	5000	150	580	460	400	3800	600	1000	3180	9		450	500
HDC-450-6	450	6000	150	580	460	400	3800	1100	1100	3980	9	12	450	760
HDC-600-3	600	3000	150	730	610	400	1800	600	600	1980	9		390	430
HDC-600-4	600	4000	150	730	610	400	1800	1100	1100	1980	9		410	460
HDC-600-5	600	5000	150	730	610	400	3800	600	600	3980	9	12	480	780
HDC-600-6	600	6000	150	730	610	400	3800	1100	1100	3980	9	12	500	800
HDC-750-3	750	3000	150	880	760	400	1800	600	600	1980	9		410	440
HDC-750-4	750	4000	150	880	760	400	1800	1100	1100	1980	9		430	480
HDC-750-5	750	5000	150	880	760	400	3800	600	600	3980	9	12	500	810
HDC-750-6	750	6000	150	880	760	400	3800	1100	1100	3980	9	12	520	840
HDC-900-3	900	3000	150	1030	910	400	1800	600	600	1980			420	460
HDC-900-4	900	4000	150	1030	910	400	3800	100	100	3980	9	12	460	780
HDC-900-5	900	5000	150	1030	910	400	3800	600	600	3980	9		770	840
HDC-900-6	900	6000	150	1030	910	400	3800	1100	1100	3980	9		800	840
