日本三共分度器SANDEX AD系列：7AD | 9AD | 11AD | 15AD | 19AD | 23AD | 33AD | 45AD

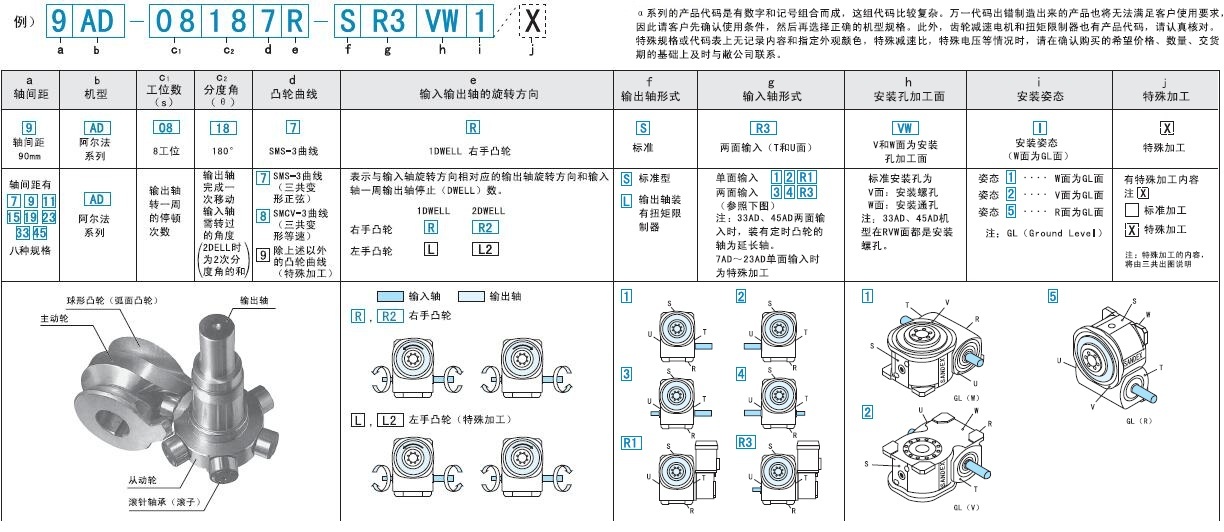

Rodax分度器型號表示

sandex ad

三共分度器Rodax型號

7AD-04277R-SR3VW1；9AD-04187R-S3VW1；11AD-04277R-SR3VW1；11AD-08277R-SR3VW1/X；15AD-02338R-S3VW1/X；15AD-04277R-S3VW1/X；19AD-08187R-S3VW1；23AD-10187R-S3VW1；33AD-12277R-S3VW1；45AD-14187R-S3VW1等

Rodax三共分度器特點

- 輸出軸的中空型輸出法蘭可直接安裝工作盤 / 齒輪等

Rodax三共分度器標準配置

- 標準配用空心軸齒輪減速電機，可配合變頻器調(diào)速

SANDEX-α系列分度器Rodax 特性表

項目	記號	單位	7AD	9AD	11AD	15AD
工位數(shù)	s		2、3、4、5、6、8、10、12、 15、16、20、24、32
輸入軸轉速		rpm	0?200
凸輪曲線			SMS-3(SANKYO変形正弦）、 SMCV-3(SANKYO変形等速度）
輸出軸容許軸向載荷	P1	N	3100	4900	6800	11000
輸出軸容許徑向載荷	P2	N	1400	2100	3400	6800
輸出軸的容許扭矩	TS	N?m	需計算后參考扭矩功能表
輸出軸的抗扭剛度	K1	N?m/rad	1.39×10⁵	2.64×10⁵	4.43×10⁵	2.37×10⁶
輸出軸的慣性矩	J0	kg?m²	3.4×10^-3	1.11×10^-2	3.47×10^-2	0.162
輸出軸的容許彎曲扭矩	P3	N?m	32	98	147	333.2
輸入軸容許軸向載荷	P4	N	1860	2500	3000	4000
輸入軸最大重復彎曲力	P5	N	1600	2500	3500	4000
輸入軸最大重復容許扭矩	P6	N?m	93.1	245	294	392
輸入軸抗扭剛度	K2	N?m/rad	2.62×10⁴	3.36×10⁴	3.98×10⁴	6.64×10⁴
^{輸入軸的慣性矩(注1)}	JC	kg?m²	1.9×10^-3	2.5×10^-3	6.0×10^-3	0.02
1DWELL 分度精度		sec	±30	±30	±30	±30
2DWELL 分度精度		sec	±60	±60	±60	±60
重復精度		sec	30	30	30	30
本機重量		kg	約15	約24	約42	約85
箱體涂裝色			象牙色
齒輪減速電機		kW	0.1、0.2	0.2、0.4	0.4、0.75	0.75、1.5
處理減速電機涂裝色			請參考出廠實際情況

注1）輸入軸的慣性矩為停止時的值

項目	記號	單位	19AD	23AD	33AD	45AD
工位數(shù)	s		2、3、4、5、6、8、10、12、 15、16、20、24、32
輸入軸轉速		rpm	0?200
凸輪曲線			SMS-3(SANKYO変形正弦）、 SMCV-3(SANKYO変形等速度）
輸出軸容許軸向載荷	P1	N	18000	27000	34890	47460
輸出軸容許徑向載荷	P2	N	9000	12000	33570	40750
輸出軸的容許扭矩	TS	N?m	需計算后參考扭矩功能表
輸出軸抗扭剛度	K1	N?m/rad	3.5×10⁶	6.2×10⁶	1.68×10⁷	3.18×10⁷
輸出軸的慣性矩	J0	kg?m²	0.549	0.635	8.29	25.78
輸出軸的容許彎曲扭矩	P3	N?m	600	980	2030	3070
輸入軸容許軸向載荷	P4	N	5000	6000	18440	25100
輸入軸最大重復彎曲力	P5	N	5000	6000	20900	27000
輸入軸最大重復容許扭矩	P6	N?m	600	784	6400	8400
輸入軸抗扭剛度	K2	N?m/rad	8.4×10⁴	1.14×10⁵	4.19×10⁵	6.44×10⁵
^{輸入軸的慣性矩(注1)}	JC	kg?m²	0.105	0.136	1.71	7.9
1DWELL 分度精度		sec	±30	±30	±20	±20
2DWELL 分度精度		sec	±60	±60	±40	±40
重復精度		sec	30	30	20	20
本機重量		kg	約180	約285	約1000	約1600
箱體涂裝色			象牙色
齒輪減速電機		kW	1.5、2.2	2.2、3.7	5.5、7.5	11、15
齒輪減速電機涂裝色			請參考出廠實際情況

注1）輸入軸的慣性矩為停止時的值
