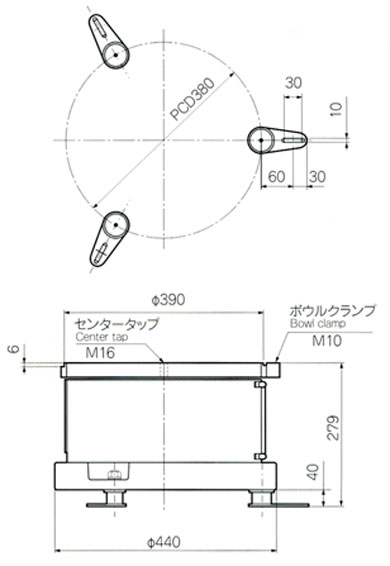

JA-C390N系列振動機外形尺寸圖

JA-C390N
ばね角度 （θ°）		15
入力壓 AC(V)		100	200
許容電流 （A）		4.0	2.7
入力周波數 （Hz）		50または60
塗裝色		外罩：日塗工 S3-309 ベース：日塗工 S2-1034
振動機質量 （ｋｇ）		78
許容最大ボウル	容許最大圓盤直徑 （φ）	620
	容許最大圓盤質量	20
許容ワーク質量 （ｋｇ）		5.0
適用控制器	標準	MFC-N3F
	自動共振制御	MFC-S5A ＊
驅動波形		全波	半波
エアギャップ		MAX,0.6	MAX,1,2
板ばね材質		スチール	カーボン
振動數(回／分）	50Hz	6,000	3,000
	60Hz	7,200	3,600
マグネット （個）		1
板ばね設置部 （ヶ所）		3
防振ゴム （個）／型式		3 / SN-30
ボウルクランプ （個）		3
リード線長さ（センターより）		900
