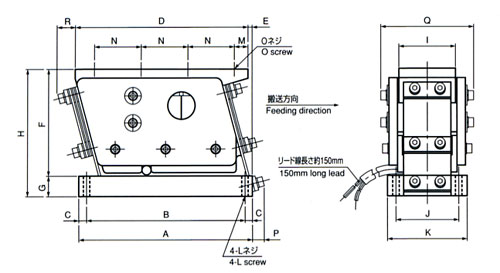

振動機外形尺寸圖：CS-0，CS-1，CS-2，CS-L350AG，CA-L75AG，CA-L150AG，CA-L200AG
尺寸表(単位：mm)

型式	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R
CS-0	100	90	5	100	2	60	12	722	32	36	45	M5	10	40×2	3-M4	約10	約52	約13
CS-1	140	128	6	140	3	86	16	102	45	52	64	M6	10	40×3	4-M5	約12	約75	約18
CS-2	192	176	8	192	4	118	22	140	62	70	88	M8	15	52×3	4-M6	約15	約102	約25

式樣表

型式	CS-1		CS-2
板簧角度 （θ°）	15
入力電圧 AC(V)	100	200	100	200
許容電流 （mA）	160	90	600	280
入力周波數 （Hz）	50または60
振動機質量 （ｋｇf）	3.8		10.0
驅動波形	全波
塗裝色	サイドプレート（外罩）：日塗工 S3-309 本體：日塗工 S2-1034
適用控制器	MFC-N3F

軌道容許尺寸和質量

型式	全長（mm）	幅(mm）	厚（mm）	質量（kgf）
CS-0	250	30	12	0.5
CS-1	300	45	15～20	1
CS-2	500	60	15～20	2
CS-L350AG	950	-	-	10
