2.TSB形電磁制動器

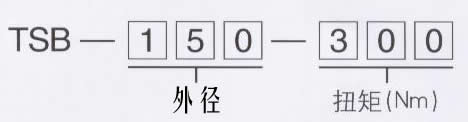

■ 形號表示

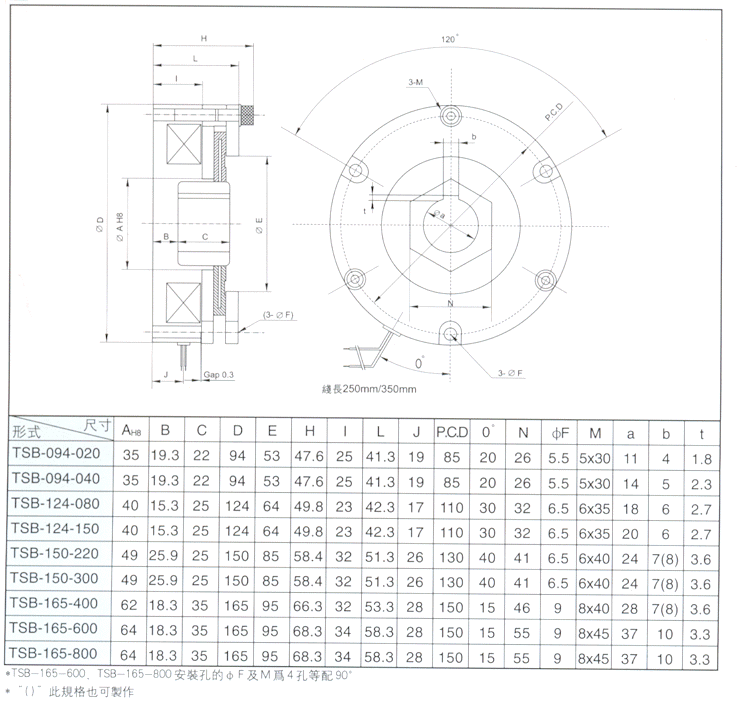

■尺寸圖

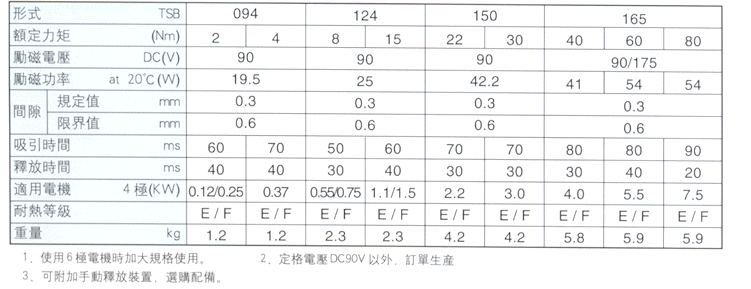

■規格特性

■ 概要
   TSB形式，乾式復板無勵磁動作形彈簧制動方式剎車，斷電時能夠急速停止機械動作，
長時間且安全的保持靜止狀態對于產業機械均能夠有效運用。

■ 特點
■動作時間快可耐高頻度使用，耐熱等級可達F級（155℃）。
■ 針對組力而言，最容易組拆裝。
■ 非石棉材質摩擦片，不會引起環保問題，對出口外銷廠商之最佳選擇。
■ 特殊來令片設計，耐磨耗性佳，高摩擦力可達小型化，及免于常常調整間隙之優點，使
用次數可達100萬次以上。
■ 輕薄設計可以搭配多種整流器，且應答性快準之設計。
■ 扭矩大小可依客戶需要做設計。

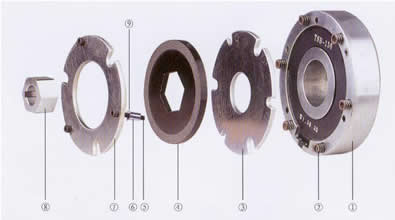

①磁極組 ②制動彈簧 ③銜鐵盤 ④摩擦片 ⑤內六角螺絲 ⑥套環 ⑦制動板 ⑧六角固定座 ⑨間隙墊片

■動作原理
   TSB電磁制動器在電源輸入時，線圈通電同時制動器的銜鐵盤克服彈簧壓力被吸向磁極
組這一側使摩擦片與制動板得以完全送開。當電源斷電時，銜鐵盤因磁場消失而被彈簧推出，
使銜鐵盤、摩擦片、制動板三者產生摩擦而迅速停止。
