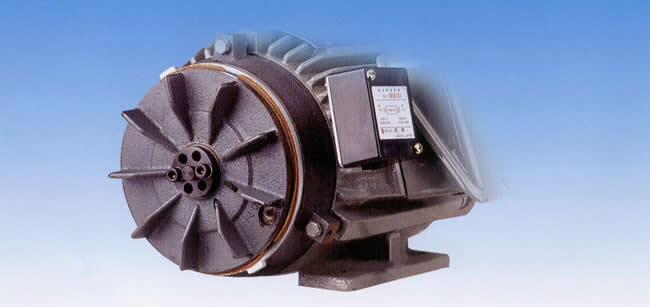

1.SBV形電磁制動器
■ 概要

    SBV形乾式單板電磁制動器是將電磁線圈內藏于馬達后端蓋的優良設計。在不改變原有馬達長度、
性能考量上為依據，馬達與制動器為一體結合，采用無激磁剎車動作方式。精巧的制動設計，靈活的
性能，對于緊急停止及啟動、制動頻率的耐力特強。是產業界高自動化、省力化中，不可缺少的基本
動力結構。


                                                           為您設計專屬的剎車馬達。



■ 特點

■ 結構精巧：
   輕薄短小的內部結構與馬達外型尺寸保持不變，特別適用空間受限制場所。
■ 直流電源：
   特殊直流電源供應器，采用無接點電壓控制輸出適合高頻度使用，利用交流開關接線，縮短制動
時間。
■ 高頻度、長壽命：
   制動板與散熱風扇一體化的設計，散熱效率高，在高頻度的制動工作量下，可保持長壽命，省卻
保養維護的麻煩。
■ 先進的規格：
   采用日本進口高效非石棉材質，可耐較高頻度使用，磨耗率低且無公害，符合先進國家的環保要
求且使用次數可達100萬次以上。
■ 降低成本：
   完全構造一體化的設計，省略馬達后端蓋與軸，風罩所需延長的成本。

■ 動作原理

    制動馬達在電流輸入時，馬達及制動器的線圈同時通電，此時制動器的銜鐵盤克服彈簧壓力，被
吸向磁極組這一側，使摩擦片與制動板脫離，馬達得以啟動。當電源斷電時，銜鐵盤因磁場消失而被
彈簧推出，使銜鐵盤上的摩擦片與制動板產生摩擦，而迅速將馬達制動。

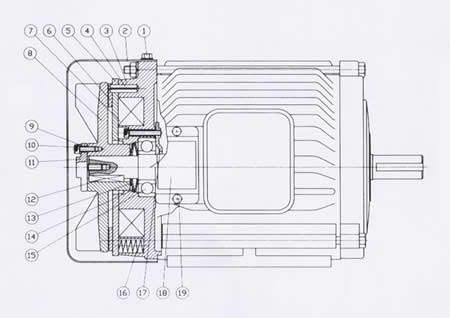

■ 構造圖



■ 特 性

功率KW	4極 6極	0.1 -	0.2 -	0.4 0.2	0.75 0.4	1.5 0.75	2.2 1.5	3.7 2.2	5.5 3.7	7.5 5.5
適用基座號		56	63	71	80	90	100	112	132	132
額定力矩Nm		1	2	4	8	15	30	40	55	80
勵磁電壓		24/90/175 DC(V)
勵磁功率at20℃(w)		20		26	39.4	48.0	52.2	73.4
吸引時間ms		30			60	90		80	50
釋放時間ms		80		100	120	140	150	100	120
間隙	規定值mm	0.3				0.4		0.5
	限界值mm	0.7			1.0			1.2

*上述特性會因設計不同而有些差距

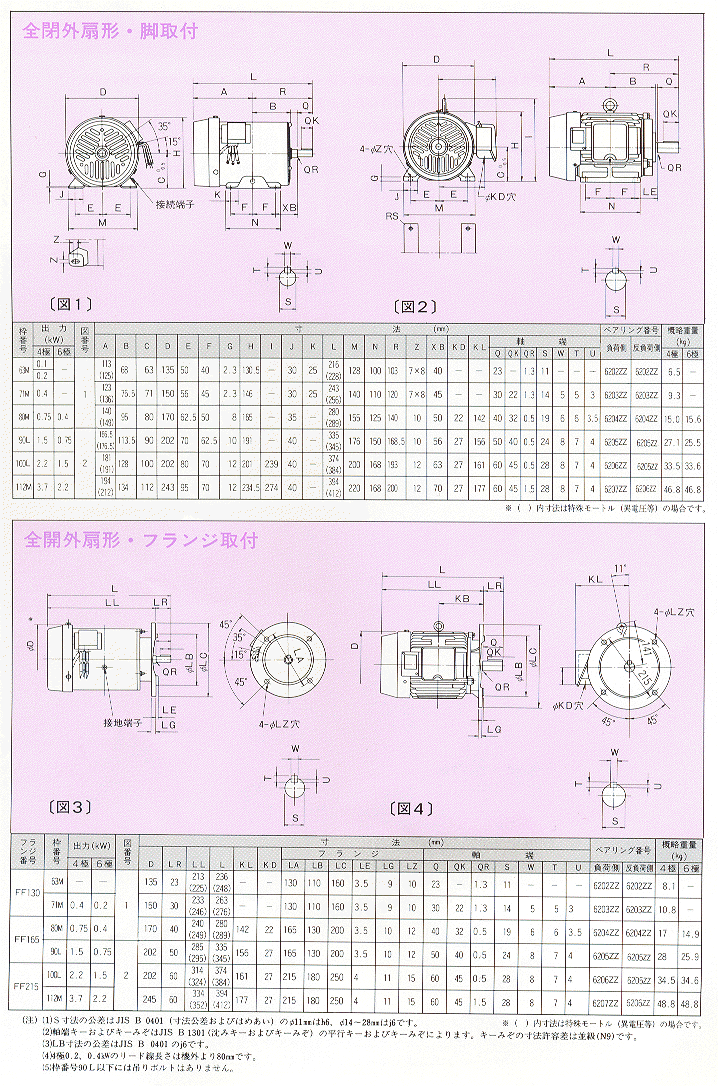

■ 機種外型尺寸圖

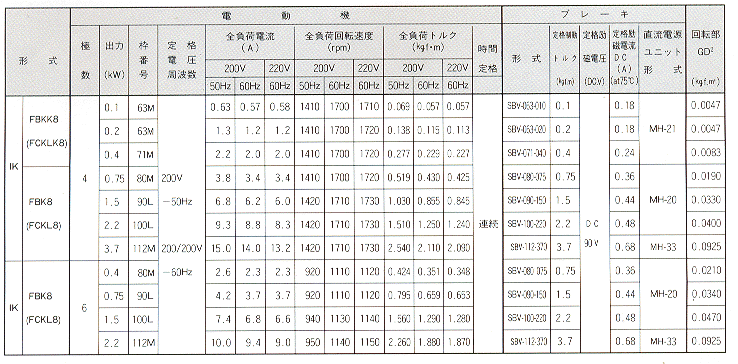

■ 機種參數表
